martes, 6 de diciembre de 2011
MATERIALES PARA CONFECCIONAR BRAZO HIDRAULICO:
- Un Trozo De Madera De 20x30 cm. De 12 mm. De Espesor [Base]
- Un Trozo De Madera De 12x25 cm. De 12 mm. De Espesor [Torre]
- Madera De 4x25 cm. [Brazo]
- 2 Trozos De Madrra De 3x8 cm. DE 6 mm. De Espesor
- 1 Trozo De Madera 3x4 cm. De 6 mm. De Espesor
- 8 Jeringas
- 3 mt. De Manguera Para Acuarios
- Elasticos De Billetes
- Abrazadores
- Clavos, Tornillos Y Pernos De Varias Medidas
La hidrostática estudia las propiedades de los fluidos en reposo y la hidrodinámica tiene por objetivo el estudio de los líquidos en movimiento.
Hidráulica aplicada:
Sistemas de abastecimiento de agua
Hidráulica urbana Sistema de alcantarillado sanitario
Sistema de desagüe pluvial
Drenaje de áreas
Hidráulica rural o agrícola Riego o irrigación
Drenaje
Hidráulica fluvial Ríos
Canales
Hidráulica marítima Puertos
Obras marítimas en general
Instalaciones hidráulicas industriales
Técnicas hidrostáticas
Propiedades físicas de los fluidos:
La materia ordinaria se presenta en alguno de los tres estados siguientes: sólido, líquido o gaseoso. Existe un cuarto estado de la materia denominado plasma que es esencialmente un gas ionizado con igual número de cargas positivas que negativas. A los líquidos y gaseosos se les denomina fluidos. Característica peculiar de un fluido esque no tienen forma propia, adquiriendo la del recipiente que lo contiene.
Liquido:
-toma la forma del recipiente
-ocupa el máximo volumen permitido
- incompresible
Gases:
-se expanden hasta ocupar el volumen máximo
- adoptan la forma del recipiente cerrado
-compresible
Fluido:
-sustancias que adoptan la forma del recipiente que los contiene
-no resisten esfuerzos tangentes
LEYES FUNDAMENTALES DE LA HIDRÁULICA
El funcionamiento de los sistemas hidráulicos se basa en la relación existente entre área, fuerza y presión. A lo largo del tiempo se han establecido un conjunto de leyes que explican el comportamiento de los sistemas hidráulicos. Los sistemas hidráulicos se sirven de las propiedades de los fluidos para distribuir la fuerza ejercida y aplicarla en lugares específicos.
En esta lección:
LEYES DE LA HIDRÁULICA FUERZA DE LEVANTAMIENTO  Los sistemas hidráulicos se utilizan a menudo para levantar objetos, por ejemplo, motores de automóviles. Es necesario que el diseñador del sistema comprenda la relación entre presión, fuerza y área, para que pueda lograr que el sistema funcione adecuadamente. Los diseñadores de sistemas hidráulicos aplican un conjunto básico de leyes cuando diseñan sistemas. Dichas leyes son aplicables a todos los sistemas hidráulicos.  La ley de Pascal describe la forma en que la presión actúa sobre todas las superficies de un contenedor. La ley establece que "Cuando un fluido confinado no está fluyendo, la presión aplicada sobre ese fluido se transmite uniformemente a toda la superficie del contenedor en el cual se encuentra".  La fuerza que un cilindro hidráulico produce es fundamental en la mayoría de los sistemas hidráulicos, ya que determina la carga máxima que es posible mover. El tamaño del cilindro (área de su sección transversal) y la presión de alimentación, básicamente determinan la cantidad de fuerza que el pistón del cilindro es capaz de ejercer. f  |
lunes, 5 de diciembre de 2011
LA PRENSA HIDRÁULICA
El principio de Pascal fundamenta el funcionamiento de las genéricamente llamadas máquinas hidráulicas: la prensa, el gato, el freno, el ascensor y la grúa, entre otras.
Este dispositivo, llamado prensa hidráulica, nos permite prensar, levantar pesos o estampar metales ejerciendo fuerzas muy pequeñas. Veamos cómo lo hace.
El recipiente lleno de líquido de la figura consta de dos cuellos de diferente sección cerrados con sendos tapones ajustados y capaces de res-balar libremente dentro de los tubos (pistones). Si se ejerce una fuerza (F1) sobre el pistón pequeño, la presión ejercida se transmite, tal como lo observó Pascal, a todos los puntos del fluido dentro del recinto y produce fuerzas perpendiculares a las paredes. En particular, la porción de pared representada por el pistón grande (A2) siente una fuerza (F2) de manera que mientras el pistón chico baja, el grande sube. La presión sobre los pistones es la misma, No así la fuerza!
Como p1=p2 (porque la presión interna es la misma para todos lo puntos)
Entonces: F1/A1 es igual F2/A2 por lo que despejando un termino se tiene que: F2=F1.(A2/A1)
Aplicación del principio de pascal en un Brazo Hidráulico
Principio de Pascal En física, el principio de Pascal o ley de Pascal, es una ley enunciada por el físico y matemático francés Blaise Pascal (1623-1662) que se resume en la frase: «el incremento de presión aplicado a una superficie de un fluido incompresible (líquido), contenido en un recipiente indeformable, se transmite con el mismo valor a cada una de las partes del mismo».Principio de Pascal En física, el principio de Pascal o ley de Pascal, es una ley enunciada por el físico y matemático francés Blaise Pascal (1623-1662) que se resume en la frase: «el incremento de presión aplicado a una superficie de un fluido incompresible (líquido), contenido en un recipiente indeformable, se transmite con el mismo valor a cada una de las partes del mismo».
¿Qué es un brazo hidráulico?
Un brazo hidráulico es una estructura o aparato mecánico que se divide en tres partes unidas entre si y que se pueden mover independiente mente una de la otra y dichos movimientos son realizados por aumento o disminución de la presión ejercida por un medio liquido y un medio gaseoso, su nombre se deriva porque es parecido a un brazo donde las tres partes serian la mano con sus dedos, el brazo y el antebrazo y las partes donde se unen serian la muñeca y el codo, ahora hidráulico es porque como ya te dije que los movimientos son por medio de presión de un liquido que es su caso es aceite mecánico y un gas que están bajo presión, entonces si unimos los términos nos queda Brazo Hidráulico.
Al aumentar la presión el brazo se extiende y al disminuir la presión el brazo se destiende o recoge, el brazo hidráulico más común es la pieza que tienen atrás muchas palas mecánicas y la cual le permite sacar material formando una zanja.
domingo, 20 de noviembre de 2011
Efecto de las fuerzas sobre los fluidos...
Se denominan fluidos los cuerpos que pueden fluir; carecen de forma y necesitan recipientes para contenerlos. Los líquidos y los gases son fluídos.
Cuando se aplica una fuerza sobre un fluido, éste disminuye de volumen. A ésta propiedad se denomina Compresibilidad.
Cuando se aplica una fuerza sobre un fluido, éste disminuye de volumen. A ésta propiedad se denomina Compresibilidad.
La Presión Hidrostática
Se ejerce una presión debida al peso de la columna del líquido que hay sobre el prisma.
PRESIÓN APLICADA A UN LÍQUIDO

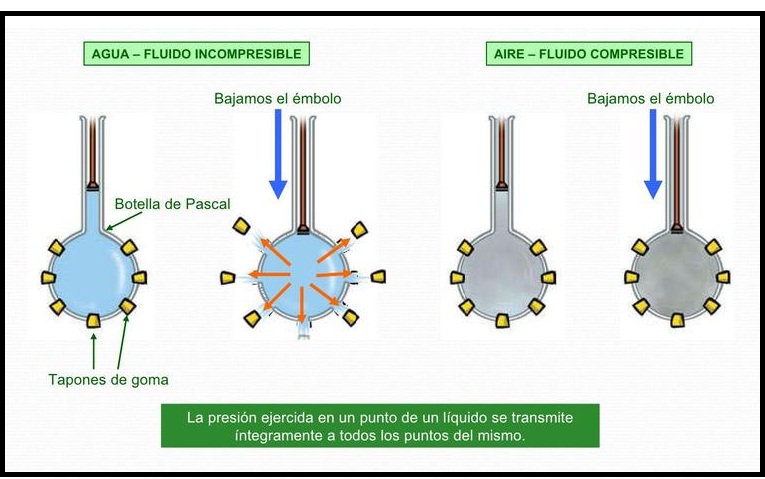

LA BOTELLA DE PASCAL
Hidraúlica
Es una rama de la física y la ingeniería que se relaciona con el estudio de las propiedades mecánicas de los fluídos.
El principio más importante de la Hidraúlica es el de Pascal que dice que la fuerza ejercida sobre un líquido se transmite en forma de presión sobre todo el volumen del líquido y en todas las direcciones.
Un sistema hidraúlico constituye un método relativamente simple de aplicar grandes fuerzas que se pueden regular y dirigir de la forma más conveniente.
Hay dos conceptos que tenemos que tener claros:
El de fuerza y el de presión.
Fuerza es toda acción capaz de cambiar de posición un objeto, por ejemplo el peso de un cuerpo es la fuerza que ejerce, sobre el suelo, ese objeto.
La presión es el resultado de dividir esa fuerza por la superficie que dicho objeto tiene en contacto con el suelo.
De lo anterior, se denomina la fórmula matemática de la presión: Fuerza/Superficie. P=F/S
De aquí podemos deducir que:
La fuerza= Presión X Superficie; y Superficie= Fuerza/Presión.
La presión se mide generalmente en Kilogramos/Cm2.
La hidraúlica consiste en utilizar un líquido para transmitir una fuerza de un determinado punto a otro.
- Generalmente la fuerza hidraúlica se consigue empujando el aceite por medio de una bomba conectada a un motor, se transmite a través de tuberías metálicas, conductos, latiguillos, etc. y se proyecta en cilindros hidraúlicos, motores, etc.
- Un circuito hidraúlico básico podría constar de un depósito de aceite, una bomba que lo impulsa, una tuvería que lo transmite y un cilindro que actúa.
PROPIEDADES
Los líquidos tienen algunas características que los hacen ideales para esta función , como son las siguientes:
Incompresibilidad. (Los líquidos no se pueden comprimir).
Movimiento libre de sus moléculas. (Los líquidos se adaptan a la superficie que los contiene).
Viscosidad. (Resistencia que oponen las moléculas de los líquidos a deslizarse unas sobre otras).
Densidad (Relación entre el peso y el volumen de un líquido). D=P/V
La densidad patrón es la del agua que es 1, es decir, un decímetro cúbico pesa un kilo.
 |
| Añadir leyenda |
Hidraúlica
Es una rama de la física y la ingeniería que se relaciona con el estudio de las propiedades mecánicas de los fluídos.
El principio más importante de la Hidraúlica es el de Pascal que dice que la fuerza ejercida sobre un líquido se transmite en forma de presión sobre todo el volumen del líquido y en todas las direcciones
